Was ist eine Kondensationseinheit mit seitlichem Luftauslass?
Gehen Sie hinter eine Reihe von Supermarktvitrinen oder in den engen Servicekorridor eines kleinen Kühlhauses und Sie verstehen sofort, warum horizontale Luftströmung wichtig ist. Eine Kondensationseinheit mit seitlichem Luftauslass bewegt die Luft über die Kondensatorschlange und gibt sie seitlich aus der Einheit ab, statt vertikal durch die Oberseite. Diese horizontale Entladungsanordnung verändert grundlegend, wo und wie Sie das Kühlsystem installieren können.
Bei einer Top-Entladungskonstruktion wird heiße Kondensatorluft nach oben gedrückt, was einen offenen vertikalen Abstand erfordert und häufig Dachentlüftungen oder Ablufthauben erfordert. Eine seitliche Auslasseinheit saugt Umgebungsluft durch eine Seite des wetterfesten Gehäuses an, drückt sie durch die Kondensatorschlange und stößt die erwärmte Luft auf der gegenüberliegenden Seite aus. Für Anwendungen, bei denen die Kopffreiheit begrenzt ist – unter niedrigen Zwischengeschossen, in umfunktionierten Container-Kühlräumen oder entlang von Wänden mit Hindernissen über der Decke – ist dieser horizontale Weg oft die einzig praktikable Wahl. Das Luftmuster verringert auch das Risiko, dass heiße Abgase sofort aufsteigen und vom Kondensatoreinlass wieder aufgenommen werden, was in engen Maschinenräumen ein häufiger Effizienzverlust ist.
Gewerbliche Kühllagerbetreiber und Kältedienstleister entscheiden sich regelmäßig für Kondensationseinheiten mit seitlichem Auslass, wenn die Installationsfläche tief, aber flach in der Höhe ist und wenn ein geräuscharmer Betrieb in der Nähe von Kundenbereichen erforderlich ist. Erfahren Sie, wie unterschiedliche Kompressor- und Kapazitätskombinationen in diesen Formfaktor passen Unser gesamtes Sortiment an Kondensationsgeräten mit seitlichem Luftauslass .
Wie es funktioniert – Zwangszugdesign in der gewerblichen Kühlung
Die erzwungene Entwurfsarchitektur ist unkompliziert, beeinflusst jedoch die Zuverlässigkeit stärker, als vielen Planern bewusst ist. Ein an der Vorder- oder Rückseite montierter Propeller oder Axialventilator saugt Luft durch die Kondensatorschlange und drückt sie horizontal durch den Kompressorraum. Da der Lüftermotor auf der Kaltlufteinlassseite oder hinter einer Schutzplatte sitzt, läuft er kühler als bei einigen Konfigurationen mit Luftauslass von oben, bei denen der Motor direkt über der Spule hängt und die abgestrahlte Wärme kontinuierlich absorbiert.
Das Luftstrommanagement ist von entscheidender Bedeutung. Das Gerät muss so positioniert werden, dass die Einlassseite einer ungehinderten Frischluftzufuhr zugewandt ist und die Auslassseite die Wärme ohne Rückführung in einen Flur oder Außenbereich abgibt. Wenn die Abstandsrichtlinien eingehalten werden, sorgt der horizontale Luftstrom dafür, dass die Kondensationstemperaturen stabil bleiben, was die Lebensdauer des Kompressors direkt verlängert und die Auslegungskühlkapazität aufrechterhält. Ein horizontaler Luftweg verringert auch das Risiko einer Rezirkulation in Technikräumen mit niedriger Decke, in denen ein vertikaler Auslass die heiße Luft einfach zurück auf das Gerät prallen würde. Zugangsklappen am Seitengehäuse ermöglichen Technikern einen schnellen Zugriff auf den Kondensatorlüfter, den Motor und die Bedienelemente, ohne klettern zu müssen, was routinemäßige Inspektionen und Reparaturen beschleunigt.
Hauptvorteile gegenüber Top-Entladungseinheiten
Raumeffizienz
Verflüssigungssätze mit seitlichem Auslass werden routinemäßig dort eingesetzt, wo der vertikale Platz knapp ist. Ein typisches Gerät mit einem horizontalen Abluftprofil passt unter eine 2,1 Meter hohe Decke, in eine schmale Gasse zwischen Kühlern oder direkt an eine Wand, ohne dass die Wartungsfreiheit beeinträchtigt wird. Während ein Gerät mit Luftauslass von oben eine freie Luftsäule nach oben benötigt, setzt die Version mit Seitenauslass diese vertikale Anforderung in einen horizontalen Freiraum um, wodurch oft ein halber Meter oder mehr nutzbarer Kopfraum frei wird. In der Praxis bedeutet dies, dass ein Kühlraum, der für eine kompakte Großküche oder den Hinterraum eines Supermarkts konzipiert ist, die gesamte Raumhöhe für Lagerregale oder Zweitgeräte nutzen kann.
Geräuscharmer Betrieb
Lärmmessungen zeigen durchweg, dass die horizontale Ausrichtung der Kondensatorabgase den wahrgenommenen Schallpegel in angrenzenden Aufenthaltsräumen senkt. Der Grund ist zum Teil physikalischer Natur: Vertikale Entladungen erzeugen eine turbulente Wolke, die mit Deckenkonstruktionen oder Dachkanälen interagieren und Breitbandgeräusche verstärken kann. Eine seitliche Auslasseinheit leitet die Schallenergie horizontal, oft in Richtung einer Gebäudewand oder einer Gasse, wo sich der Lärm verflüchtigt, bevor er Kunden oder Personal erreicht. Wenn ein Verflüssigungssatz neben einem Essbereich oder einer Ladenkasse aufgestellt wird, wird dieses kontrollierte Akustikprofil zu einem erheblichen Betriebsvorteil.
Flexible Installationsoptionen
Da der horizontale Luftstrom es ermöglicht, mehrere Einheiten nebeneinander zu platzieren, ohne um den vertikalen Luftraum zu konkurrieren, vereinfachen seitliche Auslasskonstruktionen die Anlagenplanung. Ein Bauunternehmer kann zwei, drei oder vier Einheiten entlang einer Wand anordnen, wobei jede einen separaten Verdampferkreislauf versorgt, ohne aufwändige Rohrleitungen oder Luftleitbleche installieren zu müssen. Diese Modularität ist besonders wertvoll in Einrichtungen, deren Kühllagererweiterung im Laufe der Zeit schrittweise erfolgt. Durch die sorgfältige Anordnung mehrerer Einheiten entlang eines gemeinsamen Servicegangs verdoppelt sich häufig die Dichte der nutzbaren Geräte im Vergleich zu Clustern mit Obenentleerung. Eine praktische Anleitung zum Layout finden Sie in unserem Artikel über Optimierung des Layouts für Kühlräume mit niedriger Temperatur .
Vereinfachter Wartungszugang
Alle primären Wartungspunkte – Oberfläche der Kondensatorschlange, Lüftermotor, Elektrofach, Kompressorklemmen – sind von der Vorder- oder Seitenwand des Geräts aus in Stehhöhe zugänglich. Techniker benötigen keine Leitern oder Plattformen, um den Zustand der Spulen zu überprüfen oder Schmutz auszuwaschen. In einer geschäftigen Großküche oder einem Vertriebskühlhaus, in dem Ausfallzeiten anhand verlorener Produkte gemessen werden, verkürzt diese Zugänglichkeit vom Boden aus die Zeit für Reparaturen und verringert das Risiko unsicherer Arbeitshaltungen.
Leitfaden zur Kompressorauswahl für Modelle mit seitlichem Luftauslass
Die Wahl des richtigen Kompressors für eine Kondensationseinheit mit seitlichem Luftauslass steigert sowohl die Anschaffungskosten als auch die langfristige Betriebsstabilität. Die drei Kompressorserien, die üblicherweise für diese Geräte verwendet werden – Copeland, Panasonic und Xecom – bedienen jeweils unterschiedliche Leistungsprofile. Die folgende Tabelle fasst die Nennleistungen und idealen Anwendungen zusammen, während in den folgenden Abschnitten die Betriebseigenschaften untersucht werden, die bei der Spezifikation am wichtigsten sind.
| Kompressormarke | Nennleistung (PS) | Am besten geeignetes Anwendungsprofil |
|---|---|---|
| Copeland | 220 | Robuster Dauerbetrieb, große Kühl- und Gefrierschränke |
| Panasonic | 312 | Mittellastgewerbeschränke, begehbare Kühler, stabiles Teillastverhalten |
| Xecom | 220 | Kostengünstige kleine bis mittlere Kühlräume, leicht gewerblich |
Copeland-Kompressor
Wenn die Anwendung ein 24-Stunden-Herunterfahren und häufiges Öffnen der Tür erfordert – denken Sie an begehbare Gefrierschränke in geschäftigen Restaurantküchen oder pharmazeutischen Kühlhäusern – bieten Copeland-Scrollkompressoren in einem Gehäuse mit seitlichem Auslass eine bewährte Langlebigkeit. Die 220-PS-Version bewältigt einen erheblichen Kältemittelmassenstrom mit geringen Vibrationen, und ihr nachgiebiges Spiraldesign toleriert die geringfügigen Flüssigkeitsschläge, die bei Abtauzyklen häufig auftreten. Für die kontinuierliche Hochleistungskühlung, bei der Ausfallzeiten keine Option sind, ist die Copeland-Option unter Kältetechnikern tendenziell die erste Wahl. Ein häufig genanntes Beispiel ist die 220 PS starke, von Copeland angetriebene Kondensationseinheit mit seitlichem Luftauslass .

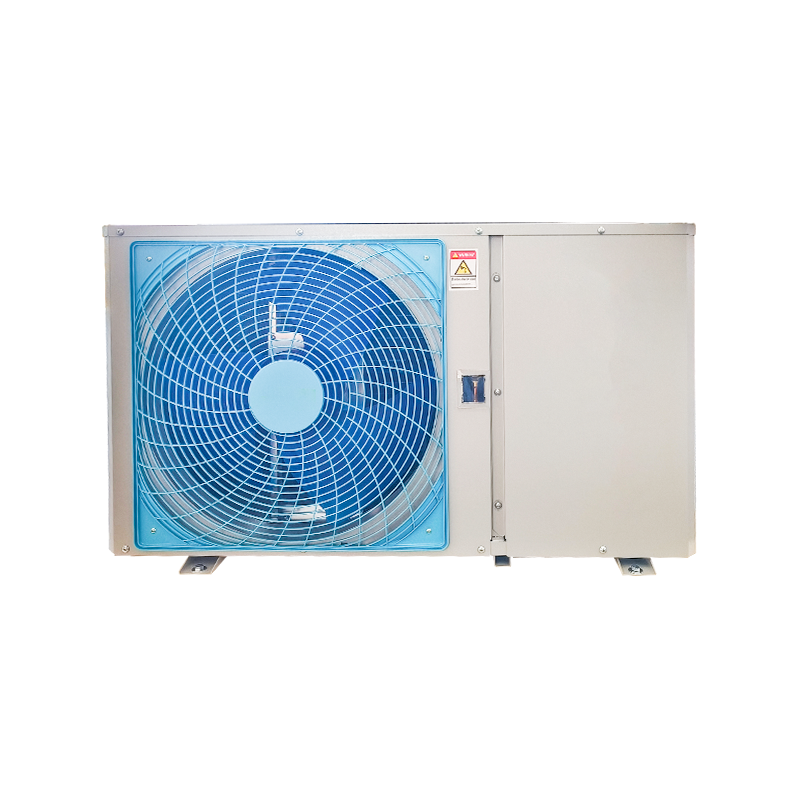

Seitenluftauslass-Kondensationseinheit (mit Copeland-Kompressor) 2-20 PS Lieferanten, Kunden Aosheng liefert seitliche Luftauslass-Kondensationseinheit (mit Copeland-Kompressor) 2-20 PS zum Verkauf, wir sind kundenspezifische seitliche Luftauslass-Kondensationseinheit (... Produkt anzeigen → Panasonic-Kompressor
Rotations- und Scrollkompressoren von Panasonic eignen sich hervorragend für Umgebungen, in denen ein leiser, gleichmäßiger Betrieb unter wechselnden Lastbedingungen erforderlich ist. Die seitliche Luftauslasseinheit mit 312 PS bietet eine hohe Leistung für Vitrinenschränke und Vorbereitungsraumkühler mit mittlerer Temperatur, ohne die starken Anlaufstromspitzen zu erzeugen, die bei manchen Hubkolbenkonstruktionen auftreten. Feldbeobachtungen zeigen, dass die gleichmäßigere Drehmomentkurve die Belastung des Montagerahmens und der Rohrleitungen verringert, was besonders wertvoll ist, wenn das Gerät an einer Wandhalterung hängt. Auftragnehmer entscheiden sich häufig für das 312 PS Panasonic-Modell mit seitlichem Luftauslass für Projekte, bei denen sowohl Lärmgrenzwerte als auch Energiezähler einer genauen Prüfung unterliegen.

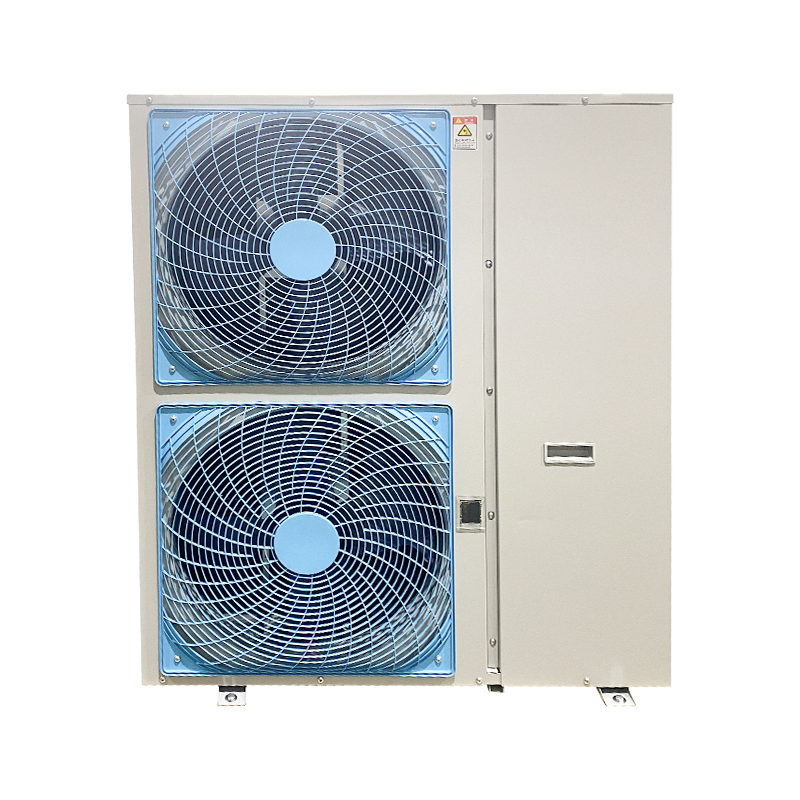

Kondensatoreinheit mit seitlichem Luftauslass (mit Panasonic-Kompressor) 3-12 PS Lieferanten, Cu Aosheng liefert eine Kondensationseinheit mit seitlichem Luftauslass (mit Panasonic-Kompressor) 3-12 PS zum Verkauf, wir sind eine kundenspezifische Kondensationseinheit mit seitlichem Luftauslass ... Produkt anzeigen → Xecom-Kompressor
Für budgetbewusste Projekte, die dennoch eine zuverlässige Kühlung benötigen, bieten Xecom-Kompressoren einen sinnvollen Einstiegspunkt. Die 220 PS starke Xecom-basierte seitliche Luftauslasseinheit kann einen einzelnen begehbaren Kühler oder eine Gruppe von Unterthekengeräten in einem kleinen Supermarkt effizient bedienen. Während die Wartungsintervalle möglicherweise etwas kürzer sind als bei Premium-Kompressormarken, sind die anfänglichen Einsparungen häufig mit kapitalbeschränkten Rollout-Plänen verbunden. Viele regionale Kühlkettenbetreiber nutzen das Xecom-Kompressor-basierte 220-PS-Seitenluftauslasseinheit als standardisierte Flottenkomponente, die gängige Ersatzteile vorrätig hält, um die Wartung zu vereinfachen.
Kondensationseinheit mit seitlichem Luftauslass (mit Xecom-Kompressor) 1,2–20 PS Lieferanten, Kunden Aosheng liefert seitliche Luftauslass-Kondensationseinheit (mit Xecom-Kompressor) 1,2-20 PS zum Verkauf, wir sind kundenspezifische seitliche Luftauslass-Kondensationseinheit (U... Produkt anzeigen → Gängige Anwendungsszenarien
Die horizontale Auslassgeometrie lässt sich problemlos an die tatsächlichen Anforderungen gewerblicher Kühlanlagen anpassen:
- Supermarktvitrinen und Hinterzimmerkühler wo Einheiten einen schmalen Servicekorridor säumen, der kaum breiter als ein Hubwagen ist.
- Kühlhäuser für die Lebensmittelverarbeitung mit geringer Kapazität versteckt unter Mezzanine-Büros oder in bestehenden Lagerregalgängen.
- Dark Stores und Quick-Commerce-Fulfillment-Center wo in umgestalteten städtischen Räumen mit niedrigen abgehängten Decken mehrere unabhängige Temperaturzonen geschaffen werden.
- Begehbare Gefrierschränke, die an eine tragende Säule oder eine Brandschutzwand grenzen Dies würde andernfalls den vertikalen Strahl einer oberen Entladungseinheit blockieren.
In jeder dieser Situationen entfällt durch eine Kondensationseinheit mit seitlichem Luftauslass die Notwendigkeit, teure Kanalverlängerungen zu bauen oder wertvolles Kühlvolumen nur für den Freiraum über der Decke zu opfern.
Best Practices für Installation und Wartung
Eine gut installierte Seitenauswurfeinheit läuft jahrelang mit minimalem Eingriff, aber ein paar häufige Versäumnisse können die Leistung schnell beeinträchtigen. Befolgen Sie diese praxiserprobten Richtlinien:
- Machen Sie den Luftweg frei. Halten Sie auf der Einlassseite mindestens 300 mm und auf der Auslassseite mindestens 500 mm freien Raum ein. Bei einer geringeren Entfernung steigt der statische Druck des Kondensatorgebläses, wodurch der Luftstrom unterbrochen und der Kopfdruck erhöht wird.
- Überprüfen Sie die Lüfterdrehung bei dreiphasigen Geräten. Ein umgekehrter Lüfter bewegt etwas Luft, kann aber die Kondensationsleistung leicht um 30 % reduzieren. Überprüfen Sie bei der Inbetriebnahme und nach allen Elektroarbeiten stets die Drehrichtung.
- Reinigen Sie die Kondensatorspule vierteljährlich. In fettigen Küchenumgebungen oder staubigen Laderampen können seitlich ausgerichtete Spulen Schmutz schneller ansammeln als Spulen mit Entladung von oben. Eine weiche Bürste und Luft oder Wasser mit niedrigem Druck halten die Flossenoberfläche effektiv.
- Überwachen Sie den Kältemitteldruck saisonal. Veränderte Umgebungsbedingungen verändern die Kondensationstemperatur, insbesondere wenn das Gerät an einer von der Sonne erwärmten Wand steht. Passen Sie die Einstellung der Druckregelung an, wenn die Sommerdrücke über den Auslegungsbereich des Kompressors hinausgehen.
- Überprüfen Sie die elektrischen Anschlüsse und Schütze. Durch Vibrationen der horizontalen Lüfterbaugruppe können sich die Klemmen mit der Zeit lösen. Eine schnelle Drehmomentprüfung an den Hauptanschlüssen verhindert vermeidbare Kompressorausfälle.
Fazit
Bei einer Kondensationseinheit mit seitlichem Luftauslass handelt es sich nicht einfach um ein neu verpacktes Modell mit Luftauslass; Sein horizontaler Luftstrom verändert die gesamte Installations- und Servicephilosophie eines Kühllagerprojekts. Es lässt sich in Räume einbauen, die für eine vertikale Absaugung zu eng sind, hält den Lärm von Aufenthaltsbereichen fern und sorgt für ein servicefreundliches Layout, das die Arbeitskosten über die gesamte Lebensdauer der Ausrüstung senkt. Durch die Anpassung des Betriebsprofils an einen Copeland-, Panasonic- oder Für Ingenieure und Käufer, die reale Platzbeschränkungen ohne Kompromisse bei der Zuverlässigkeit bewältigen müssen, wird die Plattform mit Seitenauswurf oft zur Standardspezifikation.
